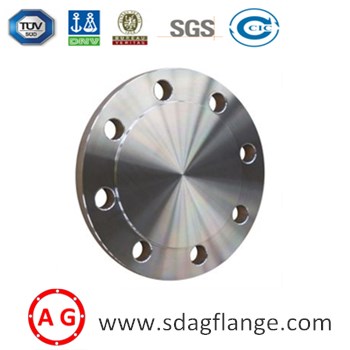

Agus flange dall á roghnú agat do do chóras píopaí, tá sé ríthábhachtach na caighdeáin tionscail ábhartha a thuiscint chun sábháilteacht, comhoiriúnacht agus feidhmíocht fhadtéarmach a chinntiú. Mar phríomh-chomhpháirt a úsáidtear chun deireadh píblíne nó soitheach a shéaladh, ní mór do flange dall sonraíochtaí déine a chomhlíonadh chun brú, teocht, agus coinníollacha comhshaoil a láimhseáil. Anseo thíos, déanaimid miondealú ar na caighdeáin agus na paraiméadair riachtanacha a shainíonn flange dall ardchaighdeáin.
Déantar flanges dall a mhonarú de réir caighdeáin aitheanta idirnáisiúnta chun aonfhoirmeacht agus iontaofacht a ráthú. I measc na gcaighdeán is mó a nglactar leo tá:
ASME B16.5: Clúdaíonn an caighdeán seo toisí, lamháltais, agus rátálacha brú-teocht le haghaidh flanges píopa, lena n-áirítear flanges dall, i méideanna suas le 24 orlach.
ASME B16.47: Infheidhme le haghaidh flanges dall níos mó (os cionn 24 orlach), sonraíonn an caighdeán seo ceanglais maidir le flanges sraith A agus B.
ASTM A105/A105M: Sonraíocht ábhar caighdeánach do chomhpháirteanna cruach carbóin a úsáidtear iflanges dall.
GA 1092-1: An caighdeán Eorpach do flanges, ag soláthar sainmhínithe, cineálacha, agus toisí.
MSS SP-44: Díríonn sé ar flanges píblíne cruach, lena n-áirítear cineálacha dall, d'iarratais ardbhrú.
Cinntíonn na caighdeáin seo go ndéantar gach flange dall a tháirgeadh le tréithe cáilíochta agus feidhmíochta comhsheasmhach.
Agus flange dall á meas agat, smaoinigh ar na paraiméadair seo a leanas chun a chinntiú go gcomhlíonann sé do riachtanais tionscadail:
Gráid Ábhar:
Cruach Carbóin: ASTM A105, A350 LF2
Cruach Dhosmálta: ASTM A182 F304, F316
Cruach Cóimhiotail: ASTM A182 F11, F22
Rátálacha Brú:
Déantar flanges dall a rátáil bunaithe ar a gcumas brú a sheasamh ag teochtaí sonracha. I measc na rátálacha coitianta tá:
150 PSI
300 PSI
600 PSI
900 PSI
1500 PSI
2500 PSI
Toisí:
I measc na bpríomhpharaiméadair tríthoiseach tá trastomhas lasmuigh, trastomhas ciorcal bolt, agus tiús. Anseo thíos tá tábla tagartha le haghaidh méideanna coitianta:
| Méid (NPS) | Trastomhas Lasmuigh (OD) | Trastomhas Ciorcal Bolt | Tiús | Líon na bPoll Bolt |
|---|---|---|---|---|
| 1/2 | 3.75 in | 2.38 in | 0.44 in | 4 |
| 2 | 6.00 in | 4.75 in | 0.69 in | 8 |
| 4 | 9.00 in | 7.50 in | 0.88 in | 8 |
| 8 | 13.50 in | 11.75 in | 1.25 in | 12 |
| 12 | 19.00 in | 17.00 in | 1.62 in | 16 |
| 16 | 22.50 in | 20.25 in | 1.88 in | 20 |
Cineálacha Aghaidhe:
Aghaidh Ardaithe (RF)
Aghaidh Mhaol (FF)
Comhpháirteach Cineál Fáinne (RTJ)
Tá gach flange dall deartha chun cumraíochtaí píobaireachta sonracha agus éilimh oibriúcháin a mheaitseáil. Tá sé ríthábhachtach ábhar a roghnú go cuí agus cloí le caighdeáin tríthoiseacha chun feidhmíocht marthanach agus sceitheadh.
Úsáidtear flange dall go coitianta i dtionscail ar nós ola agus gáis, próiseáil cheimiceach, cóireáil uisce, agus giniúint cumhachta. Agus flange dall á roghnú agat, deimhnigh i gcónaí go gcomhlíonann sé na caighdeáin ábhartha ASME, ASTM, nó EN. Ina theannta sin, cinntigh comhoiriúnacht leis an ábhar píopaí agus coinníollacha meán (m.sh., d'fhéadfadh go mbeadh gá le cruach dhosmálta nó flanges brataithe i dtimpeallachtaí creimneach).
Go hachomair, cabhraíonn tuiscint ar na caighdeáin agus na paraiméadair le haghaidh feansaí dall le cinntí eolasacha a dhéanamh maidir le do thionscadail bhonneagair. Cibé an bhfuil sé ina saothraítear rónta sealadach nó aonrú buan, cinntíonn flange dall dea-mhonaraithe sláine agus sábháilteacht an chórais.
